Что это такое?
Высоковольтный изолятор — это электротехническое устройство, которое одновременно выполняет две критически важные функции: надежно отделяет токоведущие части (провода, шины) от заземленных опор и конструкций, а также удерживает их под воздействием ветра, гололеда и собственного веса. Без этих, казалось бы, простых элементов была бы невозможна сама передача энергии на дальние расстояния — именно они обеспечивают стабильность и безопасность всей энергосистемы.
Из чего делают и как устроены?
Современные изоляторы изготавливают из трех основных материалов, каждый из которых имеет свои особенности:

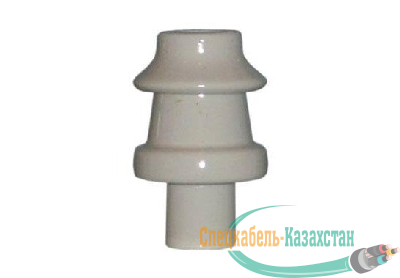

- Фарфоровые изоляторы — классика жанра, проверенная десятилетиями. Они отлично работают в любых погодных условиях (хоть в сильную жару, хоть на морозе), но имеют большой вес и требуют периодической очистки. В основном их можно встретить на старых линиях электропередач и подстанциях.

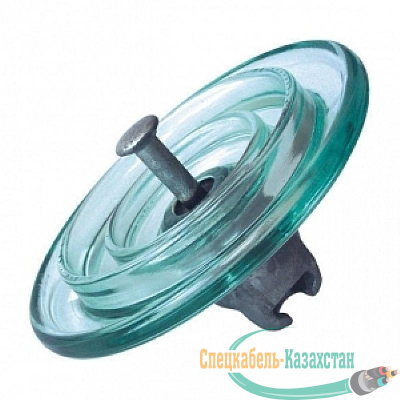

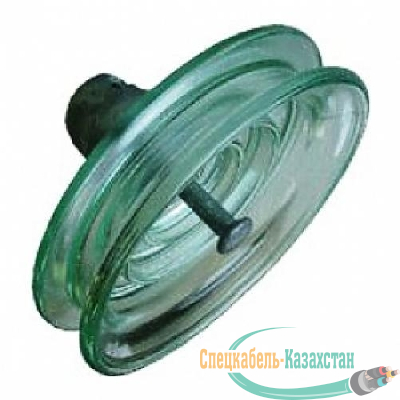

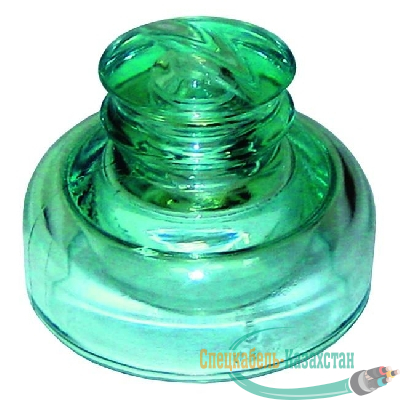

- Стеклянные изоляторы — их главное преимущество: прозрачный корпус, позволяющий мгновенно заметить любой дефект или трещину. Если такой изолятор и выйдет из строя, он просто рассыплется на мелкие осколки, не давая гирлянде оборваться.

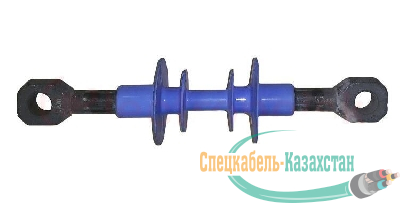

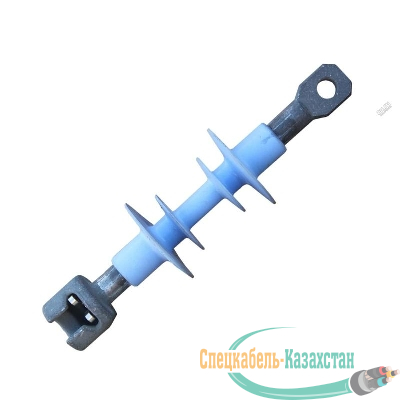

- Полимерные (композитные) изоляторы — новейшее и самое технологичное решение. Они легче традиционных в 5-10 раз, не боятся ударов и вандализма, а главное — обладают гидрофобными свойствами (отталкивают воду), что делает их идеальными для загрязненных районов. Именно такие изоляторы чаще всего используются при строительстве новых ЛЭП.
Конструкция состоит из трех частей: изолирующего корпуса (с ребристыми "юбками" для увеличения пути утечки тока), металлической арматуры (для крепления) и цементной связки или специального наполнителя.
Какие бывают и где применяются?
В энергетике используется несколько основных типов изоляторов, каждый для своих задач:

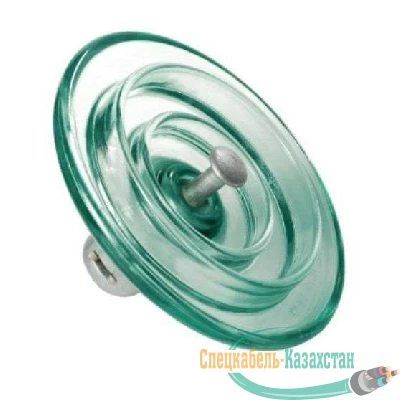

- Подвесные (линейные) — собираются в длинные гирлянды и используются на воздушных линиях (ЛЭП). Именно их чаще всего можно увидеть на бетонных или металлических опорах.

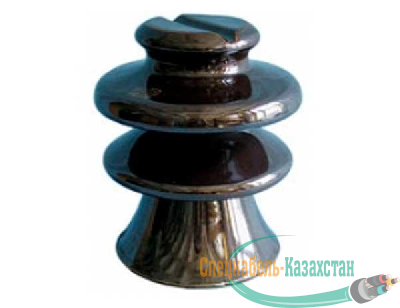

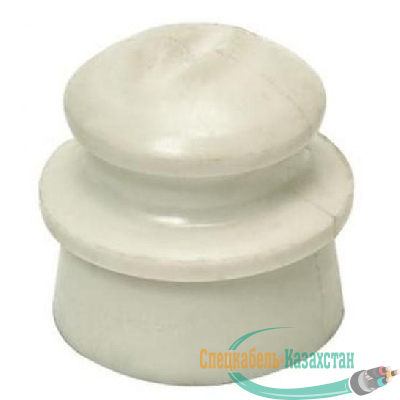

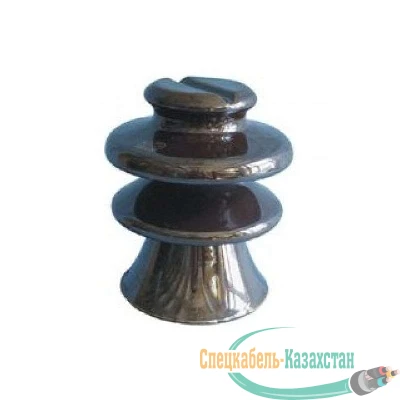

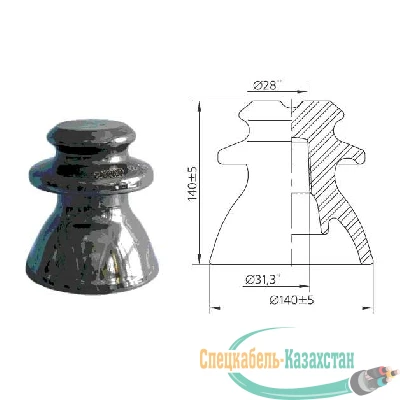

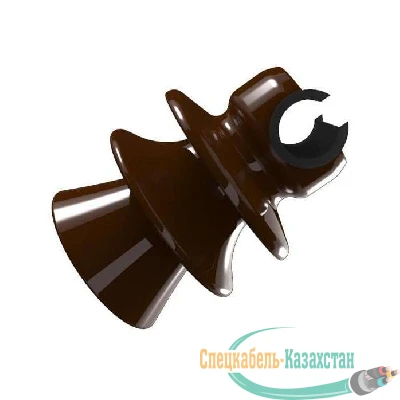

- Штыревые — применяются на линиях с относительно невысоким напряжением (до 35 кВ). Провод в них крепится проволокой к верхушке стержня.

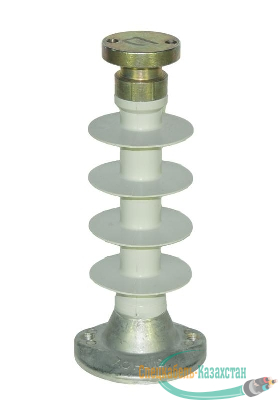

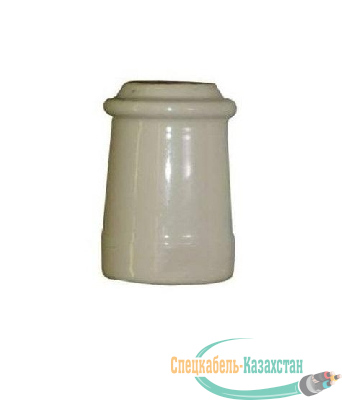

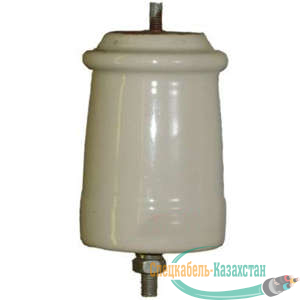

- Опорные (становые) — устанавливаются внутри подстанций и распределительных устройств (РУ). На них крепятся токоведущие шины и жесткие проводники.

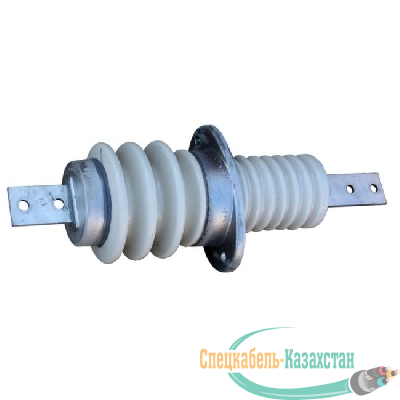

- Проходные изоляторы — нужны для того, чтобы безопасно провести токоведущую шину через стену здания или кожух трансформатора.
На что обратить внимание при выборе?
Ключевой параметр для любого изолятора — это так называемый «путь утечки». Это расстояние, которое току придется преодолеть по поверхности изолятора. Чем дольше этот путь и чем больше на нем ребер, тем лучше изолятор противостоит загрязнениям и туманам. Для обычной местности норматив составляет около 20 мм на 1 кВ напряжения, а для районов с агрессивной средой (море, химические заводы) это значение может достигать 40 мм/кВ и выше.
Интересный факт:
Полимерные изоляторы совершили настоящую революцию: они не только в разы легче и дешевле стеклянных гирлянд, но и практически не боятся вандалов. В то время как из камня или стекла из рогатки можно выбить целую гирлянду, удар из рогатки по полимерному стержню, скорее всего, не принесет результата — он просто погасит энергию удара. При этом срок службы качественных современных изоляторов, таких как серия "ИНСТА", составляет не менее 40 лет.
