Изоляторы для ЛЭП

Что это такое?
Изоляторы для ЛЭП — это ключевые компоненты воздушных линий электропередачи, которые одновременно выполняют две критически важные функции: они надежно изолируют токоведущие провода от заземленных опор, предотвращая утечки тока и короткие замыкания, а также механически удерживают провода, выдерживая их вес, ветровые и ледовые нагрузки . Без них была бы невозможна сама передача энергии на дальние расстояния — именно от качества и правильного выбора изоляторов напрямую зависят надежность и безопасность всей энергосистемы .

Из чего делают и какие бывают?
В современной энергетике применяются три основных типа изоляторов, различающихся по материалу, характеристикам и областям применения .

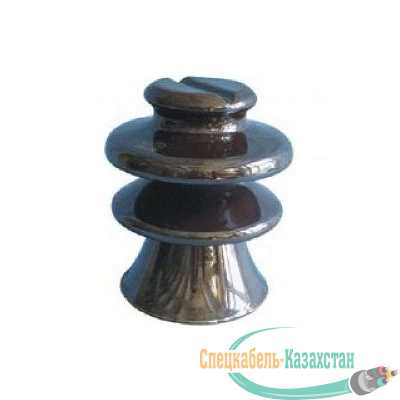

Фарфоровые изоляторы — это классика, проверенная десятилетиями. Они изготавливаются из высококачественного электротехнического фарфора, обладают отличной устойчивостью к ультрафиолету, перепадам температур и химическим воздействиям . Однако они тяжелые (масса для ВЛ 10–35 кВ может составлять 9-27 кг), хрупкие и подвержены образованию микротрещин, которые трудно обнаружить визуально . Традиционные тарельчатые фарфоровые изоляторы сегодня считаются устаревшими и повсеместно заменяются более современными аналогами. В Европе популярны длинностержневые фарфоровые изоляторы, но в России они почти не производятся из-за сложности технологии и высокой цены .

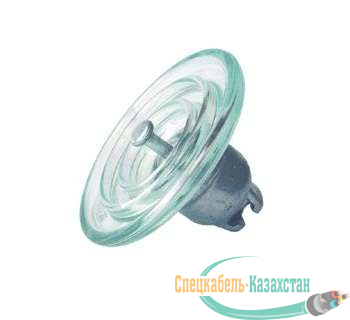

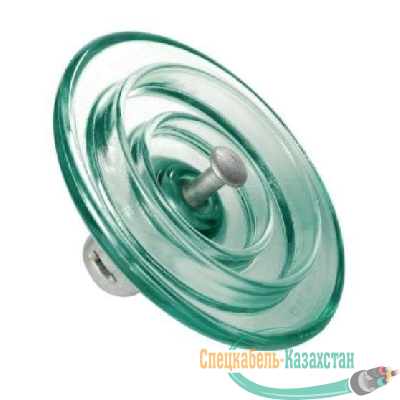

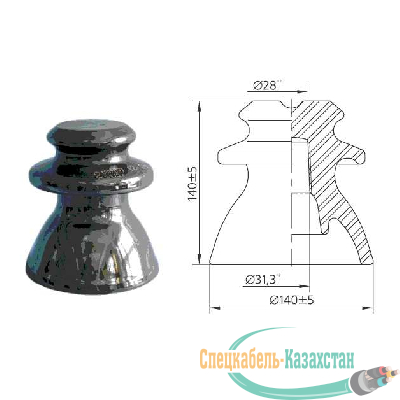

Стеклянные изоляторы изготавливаются из закаленного электротехнического стекла . Их главное преимущество — прозрачность, позволяющая мгновенно визуально обнаружить любой дефект или трещину . При повреждении стеклянный изолятор не разрушается полностью, а рассыпается на мелкие осколки, не допуская падения провода и расцепления гирлянды . Они более легкие и устойчивые к механическим нагрузкам, чем фарфоровые, и получили широкое распространение на ЛЭП в России . Современные стеклянные штыревые изоляторы (например, ШС-20Д) позволяют полностью исключить потери электроэнергии, связанные с микротрещинами в фарфоре, и успешно заменяют устаревшие фарфоровые аналоги на линиях 10-20 кВ .

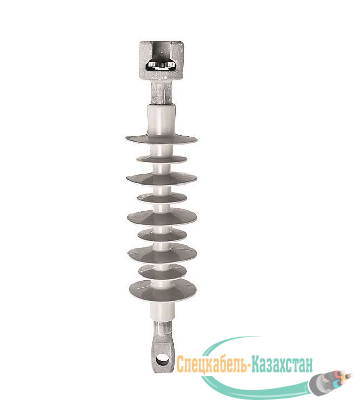

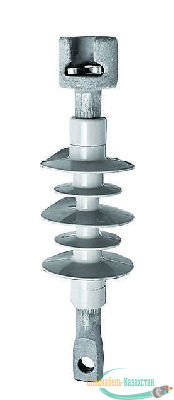

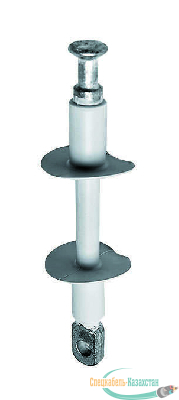

Полимерные (композитные) изоляторы — это наиболее современное и технологичное решение . Они состоят из армированного стекловолокном стержня (обеспечивает механическую прочность) и наружной оболочки из кремнийорганической резины или силиконового эластомера (отвечает за электрическую изоляцию) . Полимерные изоляторы в 7–10 раз легче стеклянных или фарфоровых аналогов (масса для ВЛ 10–35 кВ — всего 1-2,5 кг), что резко снижает транспортные расходы и трудоемкость монтажа . Ключевое свойство — гидрофобность (отталкивание воды), благодаря чему они идеально подходят для районов с повышенной влажностью и загрязненной атмосферой . Они также отличаются высокой ударопрочностью и практически не повреждаются при вандальных воздействиях . Однако у полимерных изоляторов есть слабые места: возможность появления микротрещин в стеклопластиковом стержне, сложность диагностики скрытых дефектов и не до конца изученный долговременный ресурс (максимальный срок эксплуатации не превышает 30 лет, в то время как стеклянные изоляторы могут работать 40-50 лет) .

Типы изоляторов по конструкции и назначению:
В зависимости от способа крепления и решаемых задач высоковольтные изоляторы подразделяются на несколько основных типов :

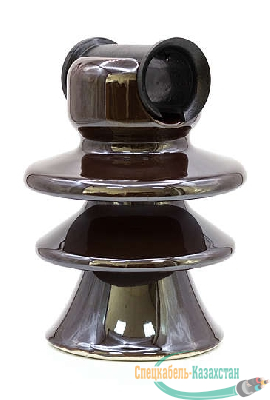

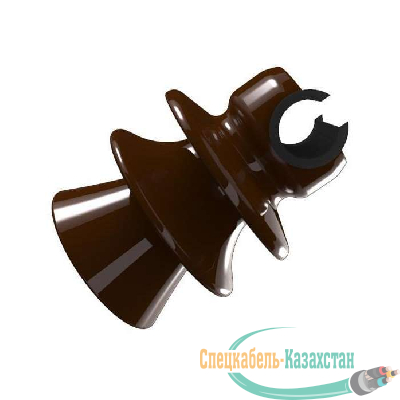

Штыревые изоляторы устанавливаются непосредственно на опору (крюк, штырь или траверсу) и жестко удерживают провод. Применяются в сетях с относительно невысоким напряжением — обычно до 35 кВ. В СССР они массово использовались на линиях низкого и высокого напряжения, сегодня на смену фарфоровым приходят более надежные стеклянные и полимерные штыревые изоляторы .

Подвесные (линейные) изоляторы собираются в гирлянды из отдельных дисков (тарелок) или стержней. Применяются на ЛЭП высокого и сверхвысокого напряжения (до 1100 кВ и выше). Количество дисков в гирлянде зависит от класса напряжения и степени загрязненности атмосферы. В России традиционно используются тарельчатые стеклянные и фарфоровые изоляторы, в Европе — длинностержневые фарфоровые, а для новых линий все чаще выбирают полимерные подвесные изоляторы .

Стержневые опорные изоляторы (line post) — это современный тип, который может монтироваться на существующих опорах взамен поддерживающих подвесок. Их применение позволяет повысить класс напряжения линии (например, перевести ВЛ 10 кВ на 35 кВ) без замены дорогостоящих опор, что особенно ценно при прохождении ЛЭП в черте населенных пунктов .

Опорные (становые) и проходные изоляторы используются на подстанциях и в распределительных устройствах. Опорные служат для фиксации шин и оборудования на земле или конструкциях, проходные — для безопасного вывода токоведущих частей через стены зданий и кожухи трансформаторов .

Как выбирают изоляторы?
Выбор изолятора — ответственная инженерная задача. Ключевой параметр — длина пути утечки (расстояние, которое току пришлось бы преодолеть по загрязненной и увлажненной поверхности изолятора). Чем длиннее этот путь и чем сложнее профиль (ребра, «юбки»), тем лучше изолятор противостоит перекрытиям . Также важны мокроразрядное и импульсное напряжение (способность выдерживать грозовые перенапряжения), а для подвесных изоляторов — электромеханическая разрушающая нагрузка (обычно от 6 до 70 тонн и выше) . Выбор конкретного типа изолятора (фарфор, стекло или полимер) зависит от класса напряжения, климатических условий региона (особенно загрязненности атмосферы), требований к долговечности и экономической целесообразности . В районах с высоким загрязнением (морские побережья, промышленные зоны) предпочтительны полимерные изоляторы с высокой гидрофобностью, а в местах, где важна простота визуального контроля — стеклянные .

Интересный факт:
Фарфор был первым и долгое время единственным материалом для высоковольтных изоляторов. Однако его основной проблемой является склонность к микротрещинам, которые невозможно обнаружить визуально. Потери электроэнергии через такие микротрещины в распределительных сетях 10-20 кВ могут быть колоссальными, причем автоматика не может отличить такую утечку от обычного потребления. Шутка энергетиков гласит: «Короткое замыкание на землю» для штыревых фарфоровых изоляторов не считать «коротким», понимать как норму» . Именно для решения этой проблемы были разработаны стеклянные изоляторы, в которых исключена возможность скрытых микротрещин, а любые дефекты видны невооруженным глазом. Современные полимерные изоляторы с кремнийорганической оболочкой не только легче и надежнее, но и позволяют снизить длину пути утечки на 20-50% по сравнению с керамическими аналогами благодаря уникальным гидрофобным свойствам .
