Линейная арматура для самонесущих изолированных проводов (СИП) предназначена для монтажа, натяжения, соединения и ответвления защищённых проводов марок СИП-1, СИП-2, СИП-4, СИП-3 и СИП-5 на воздушных линиях электропередачи напряжением 0,4 кВ и 6–20 кВ. Ассортимент включает анкерные и поддерживающие зажимы, прокалывающие ответвительные зажимы (ОЗ), соединительную арматуру, крепёжные крюки, кронштейны, бандажные ленты и изолирующие колпачки, обеспечивающие быстрый монтаж без снятия изоляции и надёжную эксплуатацию в различных климатических условиях.
Виды арматуры для СИП
- Анкерные зажимы (клиновые и плашечные): фиксируют провод на анкерных опорах, угловых точках и вводах в здания, обеспечивают удержание тяжения без повреждения несущей жилы или фазных проводников.

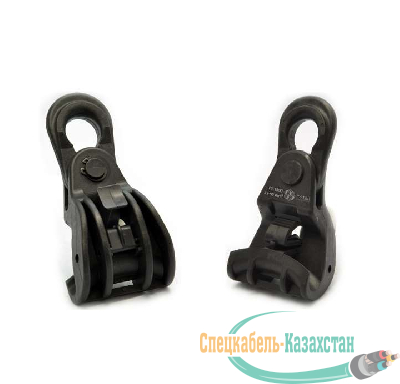

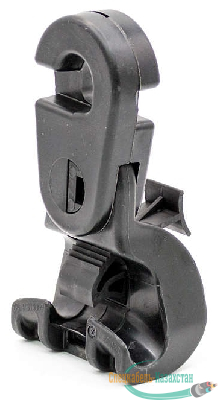

- Поддерживающие зажимы: крепят СИП на промежуточных опорах, удерживают вес провода и ветровую нагрузку, допускают продольное смещение при температурных изменениях длины пролёта.

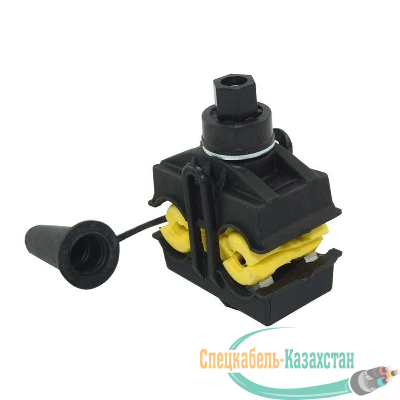

- Прокалывающие зажимы (ответвительные, ОЗ): обеспечивают герметичное электрическое соединение магистрали и ответвления без снятия изоляции и зачистки жилы — зажим срывает изоляцию зубьями при затяжке болтов.
- Соединительные зажимы (гильзы прессуемые и болтовые): применяются для неразъёмного соединения проводов СИП в пролёте и при ремонте, обеспечивают механическую прочность и электрический контакт не ниже самого провода.
- Крюки, кронштейны и бандажные ленты: крепёжные элементы для монтажа арматуры на деревянных, железобетонных и металлических опорах — крюки СК, кронштейны КСТ, ремни Р-17, Р-25 с металлическими скрепами.
- Изолирующие колпачки и защитные спирали: изолируют свободные концы проводов и места соединений, а спиральные протекторы защищают СИП от механических повреждений в зажимах и вибраций.
Параметры выбора
- Марка и тип СИП: определяет конструкцию зажима и способ крепления провода. Примеры значений: СИП-1, СИП-2 (с несущей нулевой жилой — требуют зажимов с захватом только несущей жилы), СИП-4, СИП-5 (без несущей жилы — зажимы фиксируют все фазные проводники одновременно), СИП-3 (для ВЛ 6–20 кВ — арматура с усиленной изоляцией).
- Диапазон сечений провода: критичен для подбора посадочного места зажима и ответвления. Примеры значений: 16–25 мм² (ответвления к частным домам), 35–50 мм² (распределительные сети 0,4 кВ), 70–120 мм² (магистральные линии 0,4 кВ), 120–240 мм² (ВЛ 6–20 кВ и крупные магистрали).
- Разрушающая нагрузка (кН): характеризует запас прочности арматуры при максимальных тяжениях. Примеры значений: 2–4 кН (анкерные зажимы для ответвлений и вводов), 6–10 кН (магистральные анкерные и поддерживающие зажимы 0,4 кВ), 12–20 кН (арматура для ВЛ 6–20 кВ и длинных пролётов).
- Диапазон ответвляемых сечений (для ОЗ): определяет совместимость прокалывающего зажима с магистралью и ответвлением. Примеры значений: магистраль 16–150 мм² / ответвление 6–50 мм² (стандартные ОЗ для подключений домов), магистраль 50–150 мм² / ответвление 25–95 мм² (универсальные зажимы для промышленных подключений).
- Материал корпуса и крепежа: влияет на стойкость к УФ-излучению, влаге и коррозии. Примеры значений: корпус из УФ-стойкого полиамида или поликарбоната (не разрушается на солнце), оцинкованная горячим способом сталь (крепёж и силовые элементы), алюминиевые сплавы (токопроводящие части для СИП).
Популярные вопросы
Чем отличаются зажимы для СИП-1/2 и СИП-4?
Для СИП-1 и СИП-2 с несущей нулевой жилой применяются анкерные зажимы, которые захватывают только несущую жилу, не сдавливая фазные проводники; для СИП-4 и СИП-5 без несущей жилы используются зажимы плашечного типа, одновременно обжимающие все четыре или три фазных проводника по всей их длине.
Как правильно монтировать прокалывающий зажим (ОЗ)?
Магистральный провод укладывается в главный паз, ответвительный — в боковой, после чего затягивается болт с контролируемым моментом до срыва головки (обычно 9–12 Н·м); зубья прокалывают изоляцию обеих жил, обеспечивая герметичный контакт, а срывная головка гарантирует одинаковое усилие на всех зажимах и исключает перетяжку.
Какая арматура нужна для ответвления СИП от магистрали к частному дому?
Для стандартного ввода в дом сечением 16 мм² применяется комплект: анкерный зажим для магистрали (например, РА 16-2000), прокалывающий ответвительный зажим ОЗ на столбе (6–50/1,5–10 кН), анкерный зажим для ввода в здание (РА 16-25), фасадный крюк или кронштейн, а также изолирующие колпачки на свободные концы проводов.
