Арматура для проводов линии электропередач

Арматура для проводов линий электропередачи — это комплекс линейных крепежных, соединительных и защитных элементов, обеспечивающих монтаж, натяжение, ответвление и фиксацию проводов на опорах воздушных линий 0,4–750 кВ. Ассортимент включает анкерные и поддерживающие зажимы, прокалывающие ответвители, соединительные гильзы, спиральные виброгасители, крепёжные крюки, кронштейны и бандажные ленты, совместимые как с неизолированными проводами (АС, А), так и с самонесущими изолированными (СИП-1, СИП-2, СИП-3, СИП-4, СИП-5) в различных климатических зонах.

Виды арматуры для проводов ВЛ

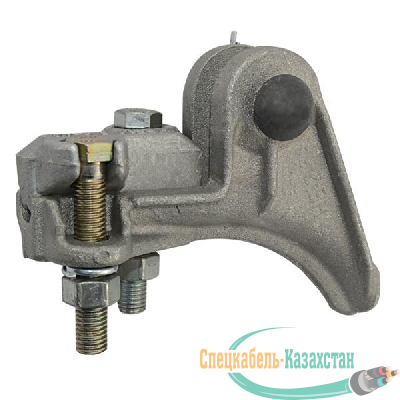

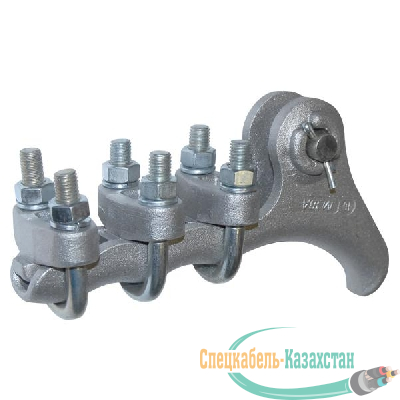

• Анкерные зажимы: жестко фиксируют провод на анкерных опорах, угловых точках и вводах в здания, воспринимая максимальные продольные тяжения от тяжений, ветра и гололёда без повреждения токопроводящей жилы.
• Поддерживающие зажимы: удерживают провод на промежуточных опорах, допускают его свободное продольное смещение при температурных изменениях длины пролёта и ветровых отклонениях.

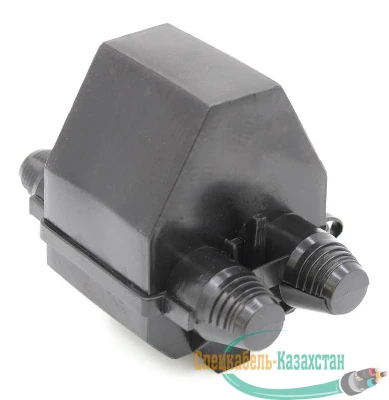

• Прокалывающие ответвительные зажимы (ОЗ): обеспечивают герметичное электрическое соединение магистрали и ответвления без снятия изоляции — зубья срывают защитный слой при затяжке болта с контролируемым моментом.

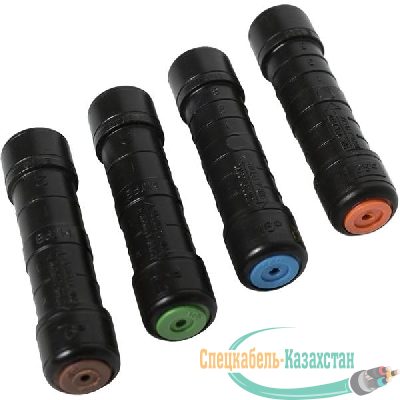

• Соединительная арматура (гильзы, овальные зажимы): применяется для неразъёмного соединения проводов в пролёте, ремонта повреждённых участков и создания петель, обеспечивает прочность стыка не менее 95% от прочности самого провода.
• Спиральная и виброзащитная арматура: протекторные спирали, гасители вибрации (ГП, ГТ, петлевые) и демпферы защищают провод от усталостных разрушений в местах зажимов и аэродинамических колебаний.
• Крепёжные элементы опор: крюки СК, кронштейны КСТ, хомуты, бандажные ленты со скрепами для монтажа арматуры на деревянных, железобетонных и металлических опорах без сварочных работ.

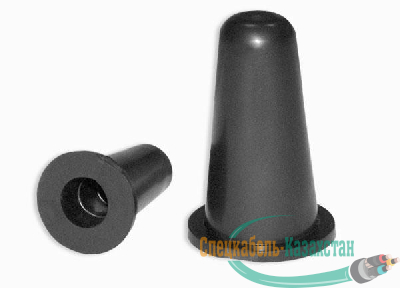

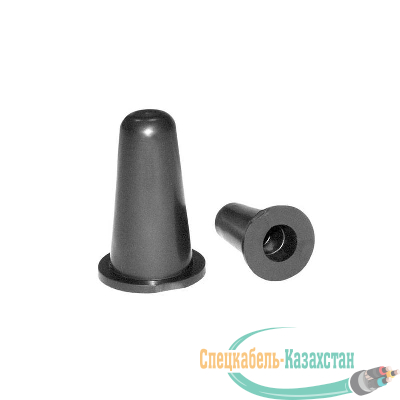

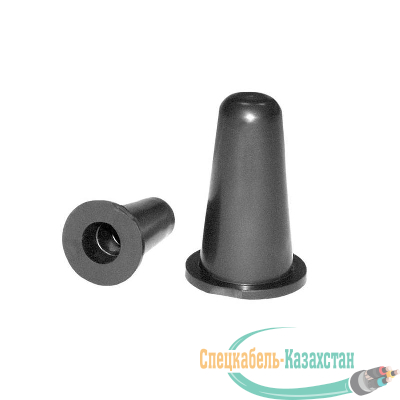

• Изолирующие колпачки и защитные экраны: изолируют свободные концы СИП, места соединений и защищают линейных монтажников от случайного прикосновения к токоведущим частям под напряжением.

Параметры выбора

• Тип и марка провода: определяет конструкцию зажима и принцип его работы. Примеры значений: неизолированные АС, А (болтовые и прессуемые зажимы с прямой фиксацией), СИП-1/СИП-2 (захват только несущей жилы), СИП-4/СИП-5 (плашечные зажимы, обжимающие все фазные проводники), СИП-3 (арматура с усиленной изоляцией для ВЛ 6–20 кВ).
• Диапазон сечений и наружный диаметр: критичны для подбора посадочного места зажима и исключения проскальзывания или передавливания жилы. Примеры значений: 16–25 мм² (ответвления к частным домам), 35–120 мм² (распределительные сети 0,4 кВ), 120–300 мм² (магистральные ВЛ 6–35 кВ), 300–500 мм² (ВЛ 110–750 кВ).
• Разрушающая нагрузка (кН): характеризует запас прочности арматуры при пиковых тяжениях. Примеры значений: 2–4 кН (вводы и ответвления 0,4 кВ), 7–12 кН (магистральные сети 0,4 кВ), 20–70 кН (ВЛ 35–220 кВ), 100–200 кН и выше (ВЛ 330–750 кВ).
• Материал корпуса и токопроводящих частей: подбирается с учётом электрохимической совместимости с проводом и условий эксплуатации. Примеры значений: УФ-стойкий полиамид/поликарбонат (корпус арматуры СИП), горячеоцинкованная сталь (крепёж и силовые элементы), алюминиевые сплавы (токопроводящие части для сталеалюминиевых проводов), нержавеющая сталь AISI 316 (прибрежные и агрессивные среды).
• Климатическое исполнение: определяет стойкость к температурам, гололёду и ветровым нагрузкам. Примеры значений: У1 (умеренный климат, толщина стенки льда до 20 мм), ХЛ1 (холодный климат до -60 °C), Т1 (тропический влажный климат с повышенной коррозионной активностью).

Популярные вопросы

Чем анкерный зажим отличается от поддерживающего?

Анкерный зажим жёстко фиксирует провод и воспринимает продольные тяжения, разделяя линию на анкерные пролёты; поддерживающий зажим только удерживает провод в подвешенном состоянии на промежуточных опорах, допуская его свободное продольное смещение при изменении температуры и ветровых нагрузках.

Как подобрать арматуру для СИП под конкретное сечение?

Арматура подбирается строго по марке СИП (1, 2, 4 или 5) и диапазону сечений, указанному в паспорте зажима: например, анкерный зажим РА 16-2000 работает с СИП-4 сечением 16–25 мм², а прокалывающий ОЗ 54-160 — с магистралью 16–150 мм² и ответвлением 6–50 мм²; использование арматуры вне указанного диапазона приводит к проскальзыванию или повреждению провода.

Какая арматура нужна для ответвления от магистрали к дому?

Для стандартного ввода в частный дом СИП-4 сечением 16 мм² применяется комплект: анкерный зажим для крепления магистрали на опоре, прокалывающий ответвительный зажим ОЗ с срывной головкой, анкерный зажим для ввода в здание, фасадный крюк или кронштейн, а также изолирующие колпачки на свободные концы проводов — такой набор обеспечивает герметичное и безопасное подключение без снятия изоляции.
