Арматура для неизолированных проводов

Линейная арматура для неизолированных проводов (АС, А, АСКС) предназначена для крепления, натяжения, соединения и защиты токопроводящих жил на воздушных линиях электропередачи 0,4–750 кВ. Ассортимент включает поддерживающие и анкерные зажимы, соединительную арматуру, виброгасители и защитные спирали, обеспечивающие механическую прочность, надежный электрический контакт и устойчивость к динамическим нагрузкам в различных климатических зонах.

Виды арматуры для неизолированных проводов

• Поддерживающие зажимы (ЗП, ПГ): фиксируют провод на промежуточных опорах, удерживая его вес и ветровые нагрузки без создания анкерных тяжений, допускают продольное смещение провода при температурных изменениях.
• Анкерные (натяжные) зажимы (АН, НА, ПК): обеспечивают жесткое закрепление провода на анкерных опорах, угловых точках и переходах, воспринимая максимальные продольные тяжения от тяжений и гололеда.

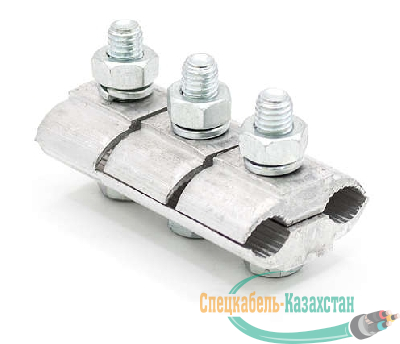

• Соединительные зажимы (овальные прессуемые, болтовые, петлевые): служат для неразъемного или разъемного соединения концов проводов, ремонта поврежденных участков и создания петель в пролетах.
• Защитная спиральная арматура: спиральные виброгасители и протекторы, предотвращающие усталостные разрушения провода в местах зажимов от аэродинамических вибраций и снижающие контактное давление.
• Распорки и межфазные перемычки: поддерживают заданное расстояние между проводами на расщепленных фазах ВЛ 330–750 кВ и в петлях анкерных опор, предотвращая схлестывание.

Параметры выбора

• Тип и наружный диаметр провода: определяет геометрию посадочного места зажима и исключает проскальзывание или передавливание жилы. Примеры значений: АС 70/11 (диаметр 11,4 мм), АС 120/19 (15,2 мм), АС 240/32 (21,6 мм).
• Разрушающая нагрузка (кН): характеризует запас прочности арматуры при пиковых тяжениях провода. Примеры значений: 5–10 кН (ВЛ 0,4–10 кВ, распределительные сети), 20–40 кН (ВЛ 35–110 кВ), 70–160 кН (магистральные ВЛ 220–750 кВ).
• Материал арматуры: подбирается с учетом электрохимической совместимости с материалом провода. Примеры значений: алюминиевые сплавы (для сталеалюминиевых и алюминиевых проводов), горячеоцинкованная сталь (для стальных тросов и универсального крепежа).
• Тип соединительного зажима: зависит от требований к электрическому сопротивлению и механической прочности стыка. Примеры значений: овальные прессуемые (высокая прочность, необслуживаемые, для магистралей), болтовые (разъемные, для ремонта и временных линий), петлевые (для создания ответвлений).
• Климатическое исполнение: определяет стойкость к температурам и гололедным нагрузкам. Примеры значений: У1 (умеренный климат, до -45 °C, толщина стенки льда до 20 мм), ХЛ1 (холодный климат до -60 °C, арктические районы).

Популярные вопросы

Чем анкерный зажим отличается от поддерживающего?

Анкерный зажим жестко фиксирует провод и воспринимает продольные тяжения, разделяя линию на анкерные пролеты; поддерживающий зажим удерживает провод в подвешенном состоянии на промежуточных опорах, допуская его свободное продольное смещение при изменении температуры и ветровых нагрузках.

Как подобрать соединительный зажим для провода марки АС?

Зажим выбирается строго по наружному диаметру и сечению соединяемых проводов (например, овальный зажим СОАС для сталеалюминиевых проводов); при этом механическая прочность соединения должна составлять не менее 95% от разрушающей нагрузки самого провода, а электрическое сопротивление стыка — не превышать сопротивление участка провода той же длины.

Зачем нужны защитные спирали на проводах ВЛ?

Защитные протекторные спирали устанавливаются в месте контакта провода с зажимом для увеличения площади соприкосновения и снижения контактного давления; это предотвращает перетирание отдельных проволок, снижает концентрацию механических напряжений и гасит высокочастотные аэродинамические вибрации, продлевая срок службы провода.
