Аксессуары для траверсы опоры линии электропередач

Аксессуары для траверс опор линий электропередачи — это крепежные, соединительные и монтажные элементы, обеспечивающие фиксацию траверс на стойках опор, подвеску изоляторов и грозозащитных тросов, а также электрическое соединение и заземление конструкций. Ассортимент включает болтовые и хомутовые крепления, соединительные серьги и звенья, штыревые и пальцеобразные элементы для изоляторов, коуши, распорки и заземляющие перемычки, совместимые с металлическими решетчатыми, трубчатыми и железобетонными опорами ВЛ 0,4–750 кВ.

Виды аксессуаров для траверс

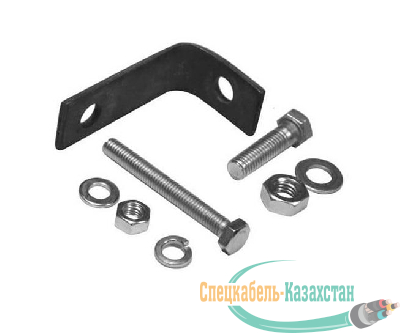

• Крепежные элементы траверс: болты, гайки, шайбы, хомуты и бандажные ленты со скрепами для монтажа траверс на стойках опор — обеспечивают жесткое соединение без сварки и позволяют регулировать положение конструкции.
• Соединительная арматура: серьги СР, ушки У, звенья соединительные ЗС, скобы СК, применяемые для сочленения элементов подвесных гирлянд изоляторов и крепления проводов к траверсе.
• Элементы крепления изоляторов: штыри, пальцы, замки ЗИ-1-1 и ЗП, головные и донные части, предназначенные для фиксации штыревых и подвесных изоляторов в гнездах траверсы.
• Защитные и распорные элементы: коуши (для формирования петель на тросах), распорки между проводами и гасители вибрации, предохраняющие траверсу и провода от динамических нагрузок.
• Кронштейны и площадки: дополнительные монтажные элементы для установки разъединителей, ограничителей перенапряжения, трансформаторов тока и другого оборудования непосредственно на траверсе опоры.
• Заземляющие перемычки и соединители: болтовые и сварные соединители, гибкие проводники для электрического объединения траверсы с контуром заземления опоры и грозозащитным тросом.
• Анкерные и поддерживающие кронштейны: специализированные узлы для крепления анкерных и поддерживающих зажимов проводов на траверсах ВЛ 0,4–10 кВ с изолированным и неизолированным проводом.

Параметры выбора

• Тип и конструкция опоры: определяет совместимость крепежных элементов с траверсой. Примеры значений: металлические решетчатые опоры (болтовое соединение через фасонки), металлические трубчатые опоры (хомуты, обоймы), железобетонные стойки (закладные детали, бандажные хомуты).
• Разрушающая нагрузка (кН): характеризует запас прочности соединительных элементов при максимальных тяжениях провода и троса. Примеры значений: 7–12 кН (ВЛ 0,4–10 кВ, распределительные сети), 20–40 кН (ВЛ 35–110 кВ), 70–120 кН (магистральные ВЛ 220–500 кВ), свыше 160 кН (ВЛ 750 кВ).
• Материал и антикоррозийное покрытие: влияет на срок службы в различных атмосферных условиях. Примеры значений: сталь Ст3 с горячим цинкованием (слой 80–100 мкм, срок службы 30+ лет), нержавеющая сталь AISI 304/316 (прибрежные зоны, агрессивные среды), углеродистая сталь с лакокрасочным покрытием (только для сухих помещений).
• Тип и размер изолятора: определяет геометрию крепежных элементов для штыревых и подвесных изоляторов. Примеры значений: штыревые изоляторы ШС-10, ШФ-20 (штырь диаметром 18–22 мм), подвесные тарельчатые ПС70Д, ПС120Б (палец диаметром 16–20 мм, замки типа ЗП-10, ЗП-16).
• Климатическое исполнение: определяет стойкость к температурам, гололеду и ветровым нагрузкам. Примеры значений: У1 (умеренный климат, толщина стенки льда до 20 мм), ХЛ1 (холодный климат до -60 °C), Т1 (тропический влажный климат с повышенной коррозионной активностью).

Популярные вопросы

Какие крепежные элементы применяются для монтажа траверсы на железобетонной опоре?

Для железобетонных стоек используются бандажные хомуты с ленточными скрепами (охватывают опору без сверления), а также болтовые крепления к закладным деталям в верхней части стойки; ввинчиваемые элементы не применяются из-за риска разрушения бетона и потери несущей способности.

Как подобрать соединительную арматуру для подвесной гирлянды изоляторов?

Серьги, ушки и звенья подбираются по разрушающей нагрузке, соответствующей классу напряжения ВЛ и типу провода, а также по присоединительным размерам изолятора (диаметр пальца, тип замка); для ВЛ 10 кВ обычно применяются серьги СР-7-16 с пальцем 16 мм, для ВЛ 110 кВ — СР-12-18 или СР-16-22.

Какое антикоррозийное покрытие обеспечивает максимальный срок службы аксессуаров?

Наиболее долговечным является горячее цинкование с толщиной слоя 80–100 мкм, обеспечивающее срок службы 30–50 лет в умеренном климате; в агрессивных средах (прибрежные зоны, промышленные районы с химическими выбросами) применяются аксессуары из нержавеющей стали AISI 316 или горячеоцинкованные изделия с дополнительным полимерным покрытием.
