Аксессуары для опоры линии электропередач

Аксессуары для опор линий электропередачи — это линейная арматура, крепежные элементы и монтажные изделия, обеспечивающие надежную фиксацию проводов, тросов и оптических кабелей на опорах ВЛ 0,4–750 кВ. Ассортимент включает анкерные и поддерживающие зажимы, спиральную арматуру, крюки, скобы, хомуты, гасители вибрации и элементы заземления, совместимые с деревянными, железобетонными и металлическими опорами в различных климатических условиях.

Виды аксессуаров для опор ВЛ

• Поддерживающие зажимы (глухие и глухие с вкладками): фиксируют провод на промежуточных опорах без создания анкерного усилия, применяются на прямых участках ВЛ 0,4–500 кВ.
• Анкерные зажимы (клиновые, болтовые, прессуемые): обеспечивают жесткое закрепление провода на анкерных опорах, выдерживают усилия от тяжений и ветровых нагрузок при переходе между пролетами.
• Спиральные зажимы и виброгасители: спиральная арматура из оцинкованной стальной проволоки для крепления СИП и оптических кабелей, а также гасители вибрации типа ГП, ГТ для защиты проводов от усталостных разрушений.

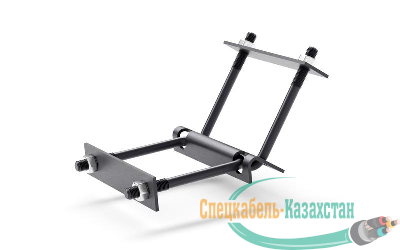

• Крюки и скобы для опор: крепежные элементы для подвески изоляторов и проводов на деревянных, железобетонных и металлических опорах — крюки К, скобы СК, хомуты Х1, Х2.
• Ленты и скрепы для бандажирования: нержавеющие или оцинкованные ленты со скрепами для монтажа анкерных пластин, кронштейнов и дополнительного оборудования на металлических и железобетонных опорах.
• Спуски заземления и соединители: обеспечивают электрическое соединение грозозащитных тросов, экранов оптических кабелей и контура заземления опоры — болтовые, клиновые и сварные соединители.
• Защитные спирали и демпферы: предохраняют провод в месте зажима от механических повреждений и электромагнитных вибраций, продлевают срок службы линии.

Параметры выбора

• Тип опоры и способ крепления: определяет совместимость крепежных элементов с конструкцией опоры. Примеры значений: деревянные опоры (крюки ввинчиваемые, скобы с гвоздями), железобетонные стойки (хомуты, болтовые крепления к закладным деталям), металлические опоры (сварка, болтовые соединения, бандажные ленты).
• Диаметр провода или кабеля: критичен для подбора зажимов и спиральной арматуры. Примеры значений: 6–12 мм (провод СИП-4, оптические кабели), 10–20 мм (неизолированные провода АС 70/11, АС 120/19), 20–35 мм (крупные провода АС 300/39, АС 500/64).
• Разрушающая нагрузка зажима (кН): определяет запас прочности при максимальных тяжениях провода. Примеры значений: 5–10 кН (ВЛ 0,4 кВ, распределительные сети), 15–30 кН (ВЛ 6–35 кВ), 40–80 кН (магистральные ВЛ 110–220 кВ), свыше 100 кН (ВЛ 330–750 кВ).
• Материал арматуры: влияет на коррозионную стойкость и срок службы. Примеры значений: горячеоцинкованная сталь (стандартное исполнение, срок службы 30+ лет), нержавеющая сталь AISI 304/316 (агрессивные среды, прибрежные зоны), алюминиевые сплавы (для проводов из алюминия во избежание электрохимической коррозии).
• Климатическое исполнение: определяет стойкость к температурам, гололеду и ветровым нагрузкам. Примеры значений: У1 (умеренный климат, толщина стенки льда до 20 мм), ХЛ1 (холодный климат до -60 °C), Т1 (тропический влажный климат с повышенной коррозионной активностью).

Популярные вопросы

Как подобрать поддерживающий зажим под диаметр провода?

Зажим выбирается строго по наружному диаметру провода, указанному в паспорте: каждый тип зажима имеет допустимый диапазон диаметров (например, ЗП 8-12 для проводов 8–12 мм); использование зажима меньшего или большего диаметра приводит к проскальзыванию провода или его повреждению в месте крепления.

Какой крепеж использовать для железобетонных опор?

Для железобетонных стоек применяются бандажные хомуты (Х1, Х2) с ленточными скрепами, которые охватывают опору без сверления, а также болтовые крепления к закладным деталям в верхней части стойки; ввинчиваемые крюки для ЖБ опор не используются из-за риска разрушения бетона.

Зачем нужны виброгасители на проводах ВЛ?

Виброгасители (типа ГП, петлевые, спиральные) устанавливаются в пролетах свыше 100 метров для гашения ветровых вибраций частотой 5–50 Гц, которые вызывают усталостные разрушения провода в местах зажимов и обрывы отдельных проволок; их количество и места установки рассчитываются по длине пролета и диаметру провода.
